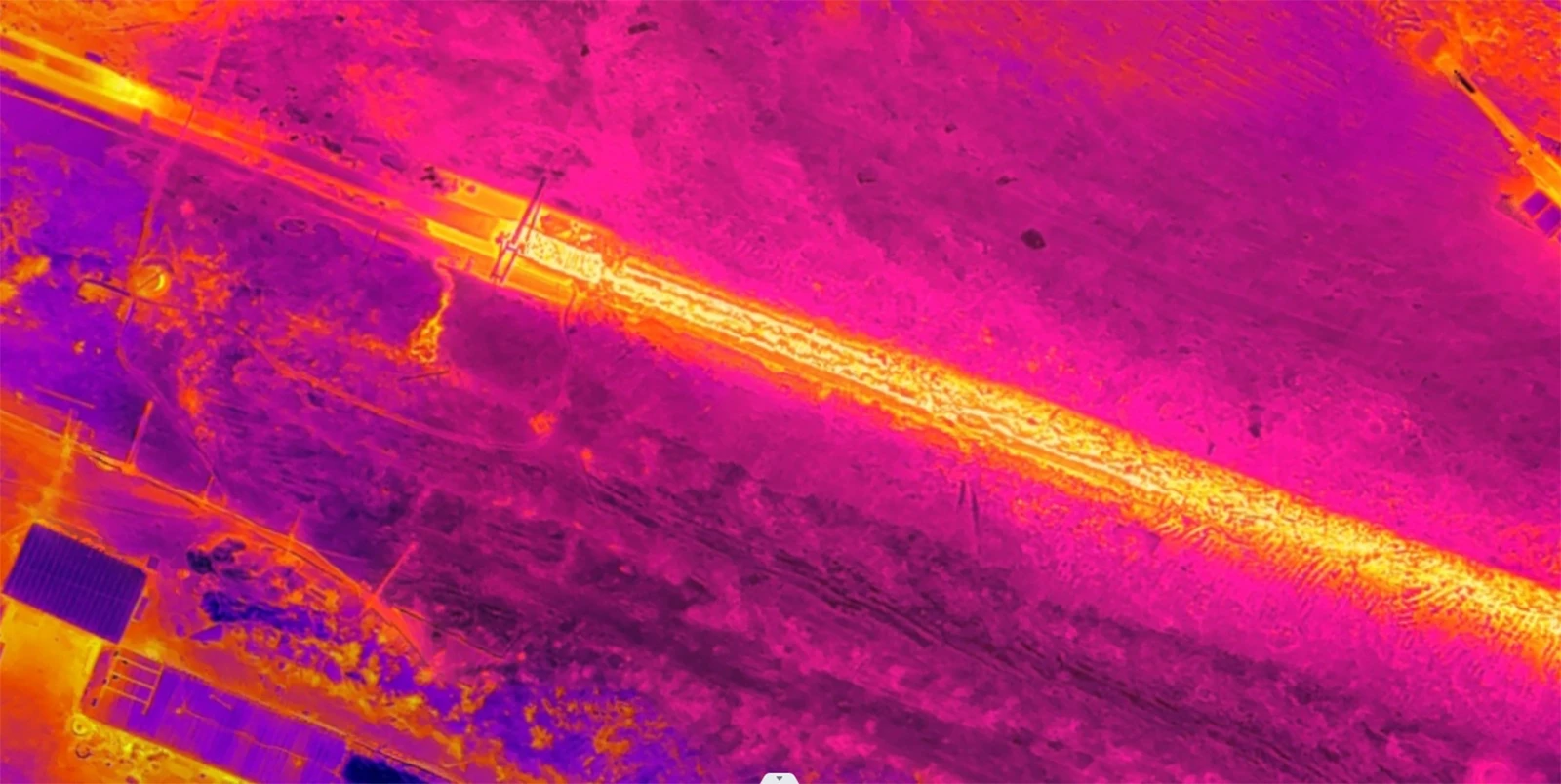

적외선 드론 검사: 한 눈에 드러나는 파이프라인 위험. 단열파이프는 지하에 매설되어 단열층 노후화, 물침투, 조인트 균열 등의 문제는 육안으로 보이지 않습니다. 전통적인 수동 검사는 비효율적이며 많은 숨겨진 위험은 누출이 발생한 후에야 발견됩니다. 그러나 적외선 열화상 장비가 장착된 드론을 사용하여 공중에서 파이프라인 네트워크를 스캔하면 이전에 "보이지 않았던" 지하 파이프라인이 선명한 열 이미지가 됩니다.
적외선 열화상의 원리는 복잡하지 않습니다. 정상적으로 작동하는 파이프라인에서는 단열층이 손상되지 않고 온도 분포가 균일합니다. 그러나 절연층의 일부가 손상되거나 분리되거나 물이 침투하면 열이 집중되어 소산되어 열화상에 선명한 고온- 패치로 나타납니다. 증기나 온수가 새는 경우 누출 지점과 주변 토양의 온도가 크게 상승하여 밝은 "핫스팟"이 형성됩니다. 드론이 비행하면서 온도가 비정상적인 지역을 식별해 문제를 정확히 찾아낸다.
현재 중국의 일부 난방 회사에서는 일상적인 파이프라인 검사에 드론 적외선 검사 시스템을 적용했습니다. 순전히 수동으로 도보로 검사하는 것에 비해 드론은 단일 검사의 범위를 크게 늘릴 수 있으므로 특히 넓은 경간, 장거리 또는 복잡한 지형이 있는 파이프라인 섹션에 적합합니다. 여러 현장 시험을 통해 이 검사 방법이 숨겨진 온도 이상 영역을 효과적으로 식별할 수 있는 것으로 나타났습니다. 지상 검증을 통해 수많은 분할된 누출과 취약한 단열 지점이 확인되었습니다. 동시에 체계적인 항공 조사 기록은 파이프라인 상태 기록에 대한 추적 가능한 데이터 지원을 제공합니다.
기존 누출 감지 외에도 적외선 열화상에는 조기 경고 기능이 있는 또 다른 중요한 기능이 있습니다.- 단열재 손상, 비정상적인 열 손실 등의 잠재적인 위험을 누출 이전에도 식별할 수 있습니다. 예를 들어, 난방 회사는 정기 항공 조사 중에 비정상적인 표면 온도 신호를 감지했습니다. 현장 조사 결과, 손상된 파이프 조인트와 지하수가 단열재 층으로 스며드는 것으로 나타났습니다. 시기적절한 감지 덕분에 몇 시간 내에 수리가 완료되어 파이프 파열이나 대규모-난방 중단과 같은 심각한 결과를 방지할 수 있었습니다. 이러한 조기 경고 메커니즘이 없으면 누출이 팽창하고 단열재가 심각하게 파손될 때까지 기다리면 수리 비용이 상당히 높아지고 난방이 더 중단될 수 있습니다.
열화상 장비와 드론으로 파이프라인 네트워크를 스캔하면 기존 누출 지점과 취약한 단열 지점을 신속하게 찾을 수 있을 뿐만 아니라 아직 "잠재" 단계에 있는 잠재적인 위험을 발견할 수 있습니다. 난방 회사의 경우 이는 대응적 응급 수리에서 사전 예방으로의 기술 업그레이드를 의미합니다.
